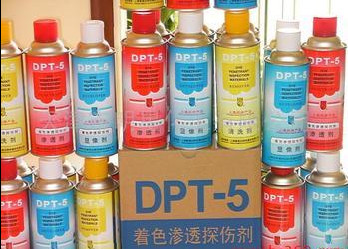

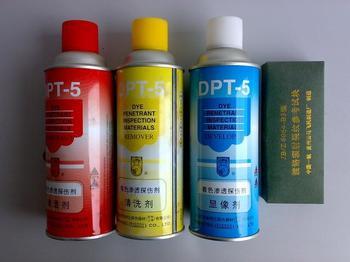

探傷劑簡介

天津威馬科技所代理的著色滲透探傷劑是無損檢測技術中簡便而又有效的一種常用檢測用段，它對危及金屬、非金屬材料制件壽命和壓力容器的危險缺陷，如焊接裂縫、疲勞裂縫、應力腐蝕裂縫、磨削裂縫、淬火裂縫等表面開口性缺陷的檢測具有顯示靈敏、結論迅速、重復性和直觀性好的獨特優點。這些優點使得著色滲透探傷劑在機械、冶金、石油、化工、鐵路、交通、造船、礦山、建筑、航空、航天、發電、受壓容器以及國防工業部門質量保證體系中發揮越來越大的作用。

著色滲透探傷劑簡介

一。著色探傷劑原理介紹

著色探傷是無損檢測的一種方法，它是一種表面檢測方法，主要用來探測諸如肉眼無法識別的裂紋之類的表面損傷，如檢測不銹鋼材料近表面缺陷（裂紋）、氣孔、疏松、分層、未焊透及未熔合等缺陷（也稱為PT檢測）。適用于檢查致密性金屬材料（焊縫）、非金屬材料（玻璃、陶瓷、氟塑料）及制品表面開口性的缺陷（裂紋、氣孔等）。

著色滲透探傷劑的基本原理：用著色劑涂在材料的表面，著色劑滲入受損部位。放置一段時間后將表面的著色劑沖洗掉。在已經清洗干凈的表面涂上顯影劑，損傷部位由于著色劑滲入其中從而看得一清二楚。

著色滲透探傷劑主要利用毛細現象使?jié)B透液滲入缺陷，經清洗劑清洗使表面滲透液清除，而缺陷中的滲透液殘留，再利用顯像劑的毛細管作用吸附出缺陷中殘留的滲透液而達到檢驗缺陷的目的。

二。著色滲透探傷劑的工作標準

（一）工件表面預清理

在被檢表面施加滲透劑前，應使用清洗劑將工件表面清洗干凈，使得被檢表面無油污、銹蝕、切屑、漆層及其他污物（如檢驗焊縫時，在焊縫表面及焊縫邊緣不應有氧化皮、焊渣、飛濺等污物），然后，使得被檢工件表面要充分干燥。

（二）著色滲透

用滲透劑對已處理干凈的工件表面均勻噴涂后，滲透5-15分鐘。

（三） 清洗、干燥

在滲透5-15分鐘之后，施加顯象劑之前：

（1）要使用清洗劑將噴在工件表面的滲透劑清洗干凈，使得被檢表面要清潔。

（2）用干凈的紗布擦干或在室溫下自然干燥。

注：清除多余的滲透劑時，應防止過清洗或清洗不足。（保證工件表面沒有滲透劑即可）

（四）顯像

將顯像劑充分搖勻后，對被檢工件表面（已經清洗干凈、干燥后的工件）保持距離150mm-300mm均勻噴涂，噴灑角度為30°- 40°，顯像時間不小于7分鐘。

（五）觀察

1、觀察顯示跡痕，應從施加顯像劑后開始，直至跡痕的大小不發生變化為止，約7-15分鐘，觀察顯像應在顯像劑施加后7~60分鐘內進行。

2、觀察顯示跡痕，應在充足的自然光或白光下進行。

3、觀察顯示跡痕，可用肉眼或5--10倍放大鏡。

4、不能分辨真假缺陷跡痕時，應對該部位進行復試。

（六） 結果判斷和記錄

1、根據顯示跡痕的大小和色澤濃淡來判斷缺陷的大小和嚴重程度。

2、缺陷顯示跡痕的長度與寬度之比不小于3的稱為線狀缺陷跡痕，長條缺陷將顯示出線狀跡痕。

3、缺陷顯示跡痕的長度與寬度之比小于3的稱為圓狀缺陷跡痕。例如氣孔等近似圓形的缺陷，將顯示出圓狀跡痕。

4、缺陷顯示跡痕，根據需要分別用照相、示意圖或可剝性顯象劑等進行記錄。

5、在被檢表面缺陷顯示跡痕的部位作標記。如圖有缺陷的工件。

注：對返修件，在修補部位需要探傷時，要擴大探傷范圍。探傷結束，應將被檢表面上的顯象劑清除掉。

（七）、探傷報告

報告內容包括：

（一）被檢工件的代號、名稱、材質、表面狀態、數量；

（二）委托單位、依據技術文件及探傷要求；

（三）著色探傷劑的型號、類別；

（四）檢測靈敏度（注明對比試塊種類）、探傷結果；

（五）探傷人員、審核人員簽署；

（六）申請日期、報告日期。

三。著色滲透探傷劑的操作規程

（一） 著色滲透探傷劑中含易燃、有毒，應放在陰涼通風處。

（二） 著色滲透探傷劑現場應有良好的通風條件，遠離火源和熱源，操作人員應站在上風處。

（三） 操作者應戴乳膠手套和口罩，避免皮膚長時間或多次接觸著色滲透探傷劑。

實際上常用的方法是上述幾種不同方法的組合。例如水洗型、后乳化型或溶劑去除型的滲透劑，即可使用干式顯像也可選用濕式顯像。

著色滲透探傷劑的分類

滲透探傷是利用帶有熒光染料（熒光法）或紅色染料（著色法）滲透劑的滲透作用，顯示缺陷痕跡的一種無損檢驗方法。該法具有操作簡單，成本低廉，且不受材料性質限制等優點，著色滲透探傷劑廣泛應用于各種金屬材料或非金屬材料構件表面開口缺陷的質量檢驗。

根據不同的顯像方式，不同的滲透劑及顯像劑，滲透探傷方法分為不同的方法。

一、按顯像方式分類

1.著色滲透探傷

這種探傷方法使用的滲透液主要是顏色深的著色物質，通常由紅色染料及溶解著色劑的溶劑所組成。

2.熒光滲透探傷

這種滲透探傷方法是使用含有熒光物質的滲透劑，經清洗后保留在缺陷中的滲透液被顯像劑吸附出來。

二、按滲透劑的種類分類

1.水洗型滲透探傷方法

這種探傷方法以水為清洗劑。滲透劑以水為溶劑，或者在滲透劑中加有乳化劑，使非水溶性的滲透劑發生乳化作用而具有水溶性。

2.后乳化型滲透探傷法

這種滲透探傷方法也以水作為清洗劑。滲透劑是不溶入水的，為了將殘留在缺陷以外多余滲透液用水清洗掉，在滲透與清洗兩步操作之間要增加乳化這一步程序。

3.溶劑去除型滲透探傷法

自乳化型有靈敏度不足的缺點，后乳化型的操作又復雜一些，用溶劑作為清洗劑可避上述短處。

三、按顯像劑種類分類

1.干式顯像滲透探傷法

這種探傷法主要用于熒光滲透劑，經干燥后的細顆粒干粉可獲得很薄的粉膜，對熒光顯像有利，可提高探傷靈敏度。

2.濕式顯像滲透探傷法

濕式顯像劑是在具有高揮發性的有機溶劑苯、二甲苯、酒精等中加入起吸附作用的白色粉末配制而成。
